Комплексная система передачи извещений КСПИ “Барьер–2000” предназначена для формирования и передачи по различным каналам связи, с последующим приемом в пункте централизованной охраны, извещений о проникновении на охраняемые объекты, пожаре на них, а так же служебных и контрольно-диагностических извещений.
Область применения – централизованная или автономная охрана объектов.

Особенности
Возможность передачи извещений по нескольким каналам одновременно.
Возможность ретрансляции извещений, в том числе, со сменой канала передачи.
Авторизированный доступ к приборам.
Автоматизация работы операторов ПЦН (работа только с тревожными и технологическими извещениями, постановка и снятие объекта с охраны без участия оператора).
Программное обеспечение ориентировано на работу с операционными системами Windows XP и Windows Vista.

Система обеспечивает
Мониторинг состояния охраняемых объектов практически в реальном времени благодаря наличию развитой периодики.
Возможность управления объектовыми приборами с ПЦН (при наличии канала с обратной связью) или с помощью SMS сообщений.

Характеристики КСПИ «Барьер-2000»

• количество обслуживаемых объектов до 65000
• количество передаваемых извещений с каждого объекта до 250
• количество идентифицируемых пользователей на объекте до 32
• максимальное количество шлейфов на объекте до 256
• каналов передачи извещений с объекта до 5
• каналов приема извещений на ПЦН до 15

Радиоканал • рабочие частоты, МГц 26,96 146-174 • вид модуляции ЧМ • мощность несущей передатчика, Вт, не более 10 • Дальность действия: • Без ретрансляторов км 5-10 • С ретрансляторами км 15-40 • Скорость передачи информации, бит/с: 2400	Ethernet • Скорость передачи информации, Mбит/с: 10 • Протокол UDP • Время доставки сообщения сек, не более 5       GSM-(GPRS+SMS) • Количество «SIM карт» на объекте до 2 • Скорость передачи информации (GPRS), бит/с: 36000
Микросотовая сеть • Диапазон 433,050-434,790 МГц • Мощность несущей передатчика, мВ <10 • Количество программируемых каналов до 170 • Дальность без ретрансляции, м до 600 • Абонентов в сети (на одном канале) до 300	Проводная линия связи АБИ • Абонентов на линии до 255 • Дальность без репитера, м до 1000 • Скорость передачи информации, бит/с: 4800/19200

Состав системы КСПИ “Барьер 2000”:

Пультовое и центральное оборудование Приемно-контрольный пульт ПКП “Барьер 2000” Выносное приемное устройство ВПУ “Барьер-2000” Ретранслятор “Барьер-2000” Интернет – сервер «Барьер-ISM» Конвертер «Барьер АБИ-СОМ» Объектовые модемы Объектовый модем «Барьер GSM-TR» Объектовый модем с расширенными функциями “Барьер GSM-ABI” Конвертер “Барьер ABI-Ethernet”

Объектовые приборы ОРПУ «Барьер-6(т/м)» ОРПУ «Барьер» ОРПУ «Барьер-ТМ4(т/м)» ОРПУ «Барьер-96P(т/м)» ОРПУ «Барьер-4(т/м)» ОРПУ «Барьер-КР(т/м)» ОРПУ «Барьер-Д» ОРПУ «Барьер-ТМ3-МС» (433.92 МГц) Конвертер «Барьер АБИ-МС» (433.92 МГц)

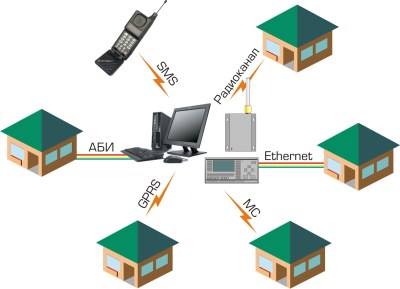

Построение КСПИ «Барьер-2000»
